LCS Система дистанционного мониторинга бассейнов

Правильно организованный мониторинг системы водоподготовки бассейна — это залог безопасности и комфорта его использования, а также его экономной эксплуатации.

Система дистанционного мониторинга бассейнов LCS (Local Communication Server) является инновационной отечественной разработкой и предназначена для удаленного контроля и управления дозирующим оборудованием водоподготовки частных и общественных бассейнов через сеть Интернет

Система LCS также поддерживает удаленный мониторинг и управление прочим вспомогательным оборудованием, обеспечивающим функционирование бассейна.

Функции системы LCS

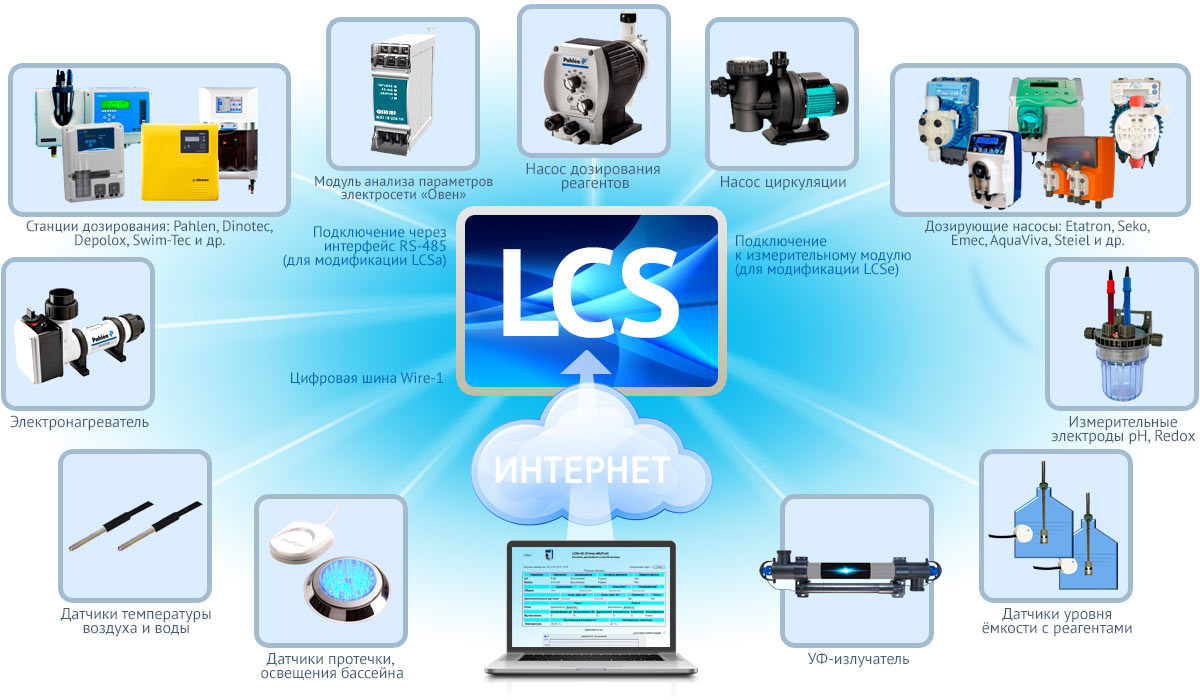

• удаленный WEB-мониторинг:
• оборудования без встроенного функционала дистанционного наблюдения и управления, но со встроенным цифровым интерфейсом (разъемом на плате) для подключения дополнительных коммуникационных модулей (RS-485, RS-232, Ethernet и т.п.);
• параметров водоподготовки и состояния оборудования, не имеющего никаких внешних интерфейсов. Получение информации об измеряемых параметрах воды система LCS осуществляет посредством встроенного измерительного модуля;
• вспомогательного оборудования, устанавливаемого в технических помещениях бассейнов: циркуляционных насосов, электронагревателей, станций дозации коагулянта, ультрафиолетовых облучателей, станций автоматического долива воды и прочего оборудования, работающего от электросети;
• температуры воды и воздуха, потока воды, уровня хим. реагентов; обнаружение воды на полу в помещении (при подключении соответствующих датчиков);
• параметров электросети с помощью дополнительного модуля анализа напряжения;
• сбор и хранение в долговременном архиве информации об измеряемых параметрах качества воды (pH и Redox), статусе подключенного оборудования и состоянии датчиков с заданным интервалом времени с возможностью выгрузки данных в CSV- файл за любой период хранения;
• оповещение о выходе контролируемых параметров за критически допустимый диапазон путем отправки тревожных сообщений, посредством e-mail, SMS или мессенджеров;
• удаленное управление вспомогательным оборудованием (например, управление освещением бассейна, включение и отключение аттракционов, дополнительных насосов, и т. п.);
• возможность интеграции LCS с программным обеспечением стороннего производителя через предоставляемый системой интерфейс REST API.

Технические особенности аппаратной части системы LCS

Конструктивно система мониторинга LCS реализована в виде единого блока в пластиковом корпусе. Подключение кабелей осуществляется через винтовые клеммы на основной плате, доступ к которой обеспечивается при снятой крышке блока. Ввод кабелей осуществляется через кабельные вводы. На лицевой крышке имеется светодиодный индикатор, показывающий статус работы системы.

• В настоящее время выпускаются две модификации системы мониторинга LCS:

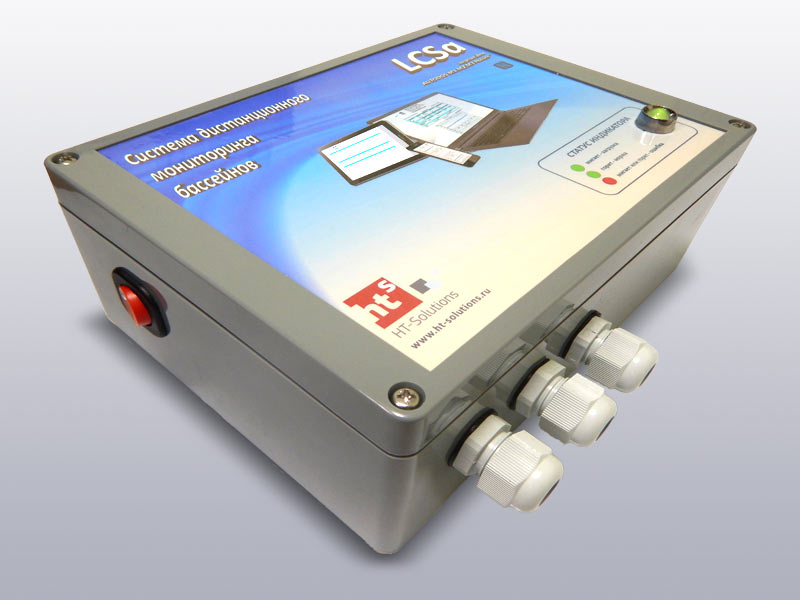

1. Версия LCSa предназначена для подключения к оборудованию посредством интерфейса RS-485. Данная версия адаптирована для подключения оборудования Autodos M1, M2, M3 производства Páhlen (Швеция). При реализации соответствующей поддержки программным обеспечением система LCSa способна работать с оборудованием и других производителей, оснащенных коммуникационным интерфейсом RS-485 или RS-232. Например, подобным образом реализовано подключение к оборудованию Dinotec (Германия), PoolStyle (Россия).

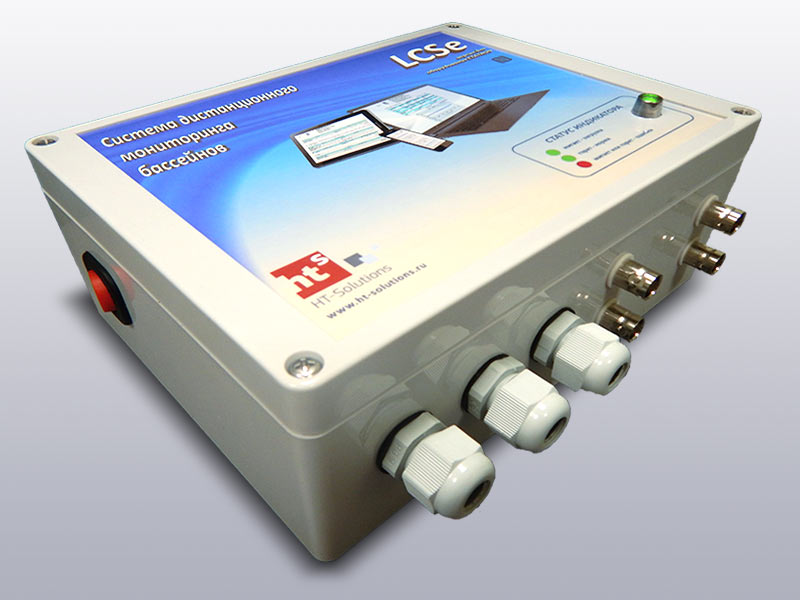

2. Версия LCSe предназначена для подключения к оборудованию без внешних цифровых интерфейсов. Для контроля параметров воды система LCSe оснащена измерительным модулем с гальванической развязкой. Датчики подключаются непосредственно к системе LCSe, а с помощью соединительных кабелей осуществляется присоединение к штатным разъемам дозирующих устройств. При этом система самостоятельно измеряет параметры pH и Redox и никак не влияет на измерения показателей качества воды, производимые дозирующим оборудованием. Данная версия адаптирована для работы c оборудованием Etatron серии eMyPool, eONE, DLX, DLXB, BT (Италия), оснащенным входами для подключения внешних датчиков измерения уровня pH и Redox.
   Для обеспечения идентичности показаний значений pH и Redox, измеряемых дозирующим оборудованием, и значениями, измеряемыми системой LCSe, при первоначальном подключении осуществляется процедура синхронизации измерений. В дальнейшем, при осуществлении штатной калибровки дозирующего оборудования, такая процедура повторяется.
• Для осуществления мониторинга вспомогательного оборудования, такого как дозирующие и циркуляционные насосы, электронагреватели, ультрафиолетовые облучатели и т. п., используются высоковольтные дискретные входы «AC», подключаемые к линиям электропитания контролируемых устройств.
• Для мониторинга низковольтного вспомогательного оборудования и подключения вспомогательных датчиков (датчики протечки, датчики уровня реагентов, датчики потока и т. п.) могут использоваться низковольтные входы «DC», а также входы типа «сухой контакт».
• Для подключения дополнительных цифровых датчиков температуры (DS18b20) используется двухпроводный интерфейс «1-wire» с питанием датчиков от шины данных.
• Интерфейс RS-485, которым оснащена система LCS, помимо подключения дозирующего оборудования (версия LCSa), позволяет интегрировать в систему различные дополнительные устройства. В частности, реализована поддержка модулей анализа параметров электросети МЭ110 производства ОВЕН (Россия). Данное устройство может быть установлено в электрощите и подключено к системе по двухпроводной линии.
• Удаленное управление дозирующими и вспомогательным оборудованием (если это предусмотрено производителем) осуществляется встроенными в систему реле. При подключении мощных нагрузок данные реле могут управлять внешними контакторами.
• WEB —доступ к устройству осуществляется по протоколу HTTP как с использованием «белого» IP-адреса, так и через VPN-сервер при отсутствии выделенного публичного IP-адреса.
• Подключение к сети Интернет осуществляется через LAN-порт (разъем RJ-45) или с помощью беспроводного WiFi-соединения. Для организации основного или резервного канала может использоваться 3G/LTE USB-модем.
• В случае отсутствия доступа к сети Интернет LCS может использоваться автономно. В этом случае просмотр данных может осуществляться при непосредственном подключении к устройству, либо посредством доступа через внутреннюю локальную сеть.
• Для удобства доступа к WEB-интерфейсу LCS имеет встроенную NFC-метку, позволяющую получить доступ, прикоснувшись смартфоном, оснащенным NFC-модулем, к передней панели LCS.

Особенности программной части системы LCS

Система содержит уникальное программное ядро собственной разработки, позволяющее достаточно гибко наращивать номенклатуру подключаемого оборудования и датчиков, и оперативно адаптировать функционал системы под конкретную задачу.

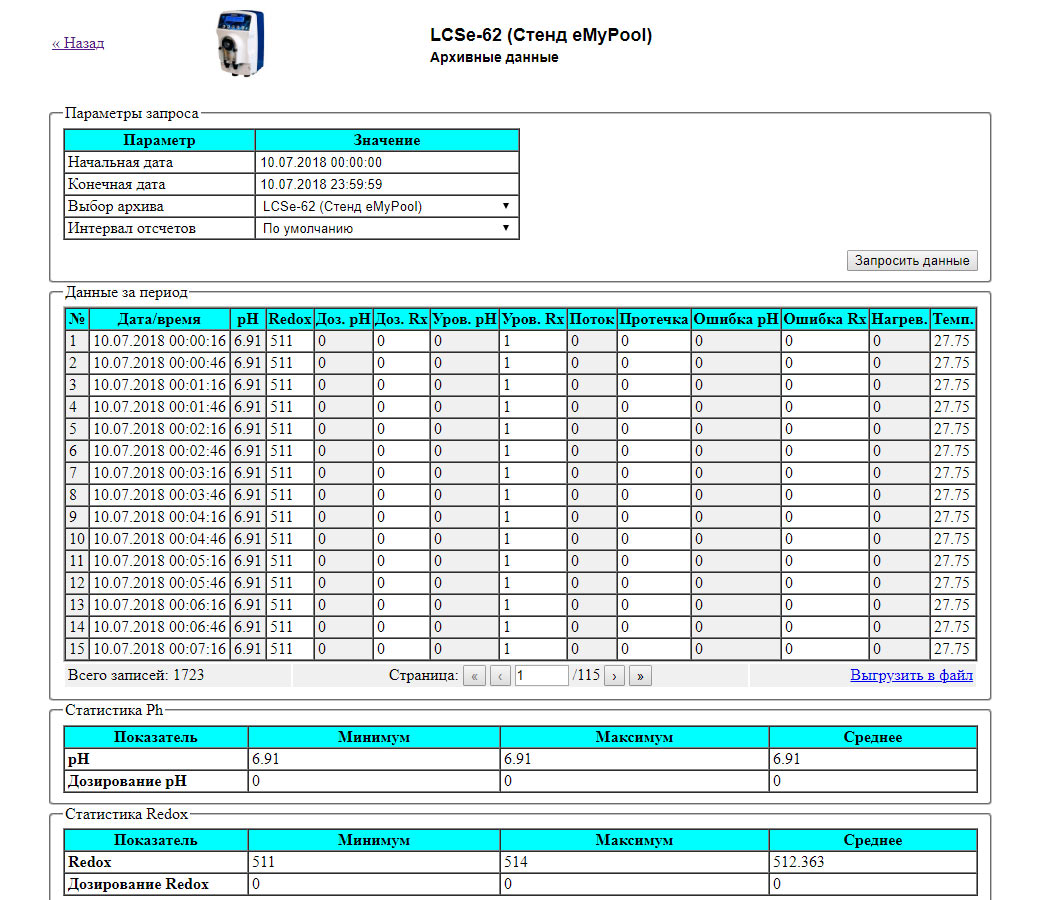

В системе мониторинга предусмотрено два уровня авторизации пользователей: «пользовательский» — для текстового и графического отображения измеряемых параметров, вычисляемых статистических значений, текущего статуса подключенного оборудования и отображения ошибок, управления реле, а также для просмотра и выгрузки из архивов собираемых данных, и «административный» — для конфигурирования параметров системы.

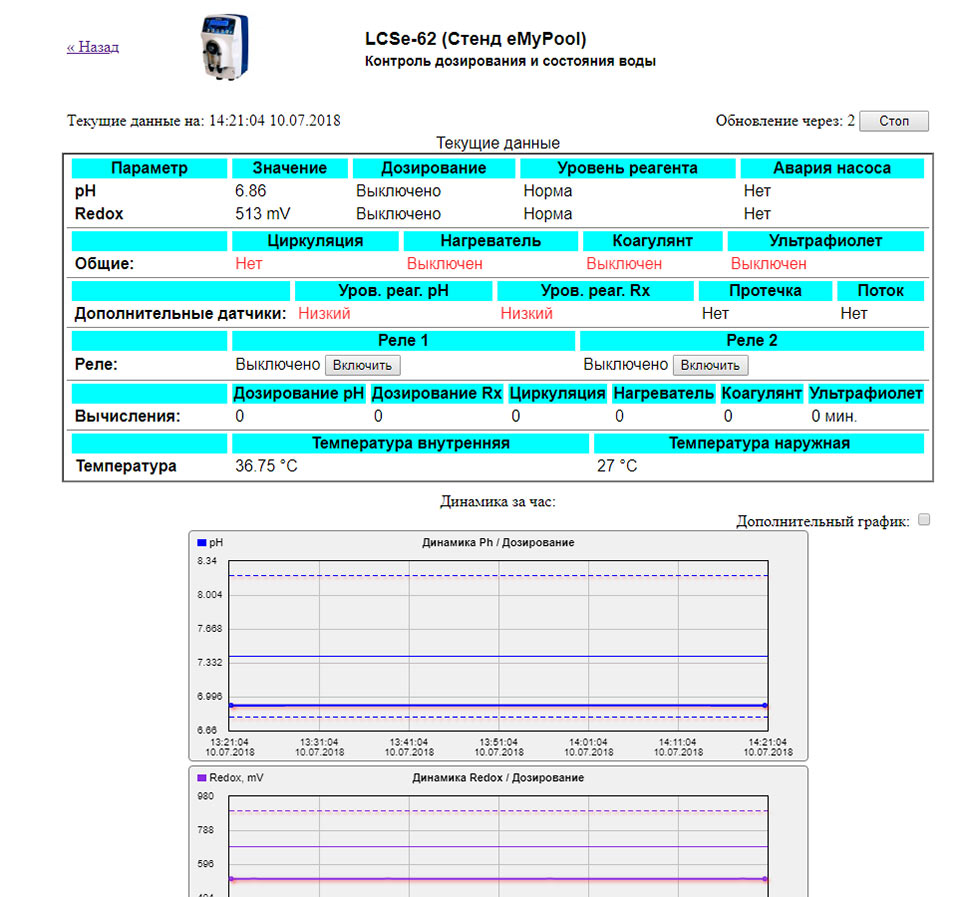

В «пользовательском» режиме на экран выводятся все заданные в режиме «администрирования» параметры и графики. На отрытой WEB-странице осуществляется периодическое обновление информации и графиков.

В режиме «администрирования»:

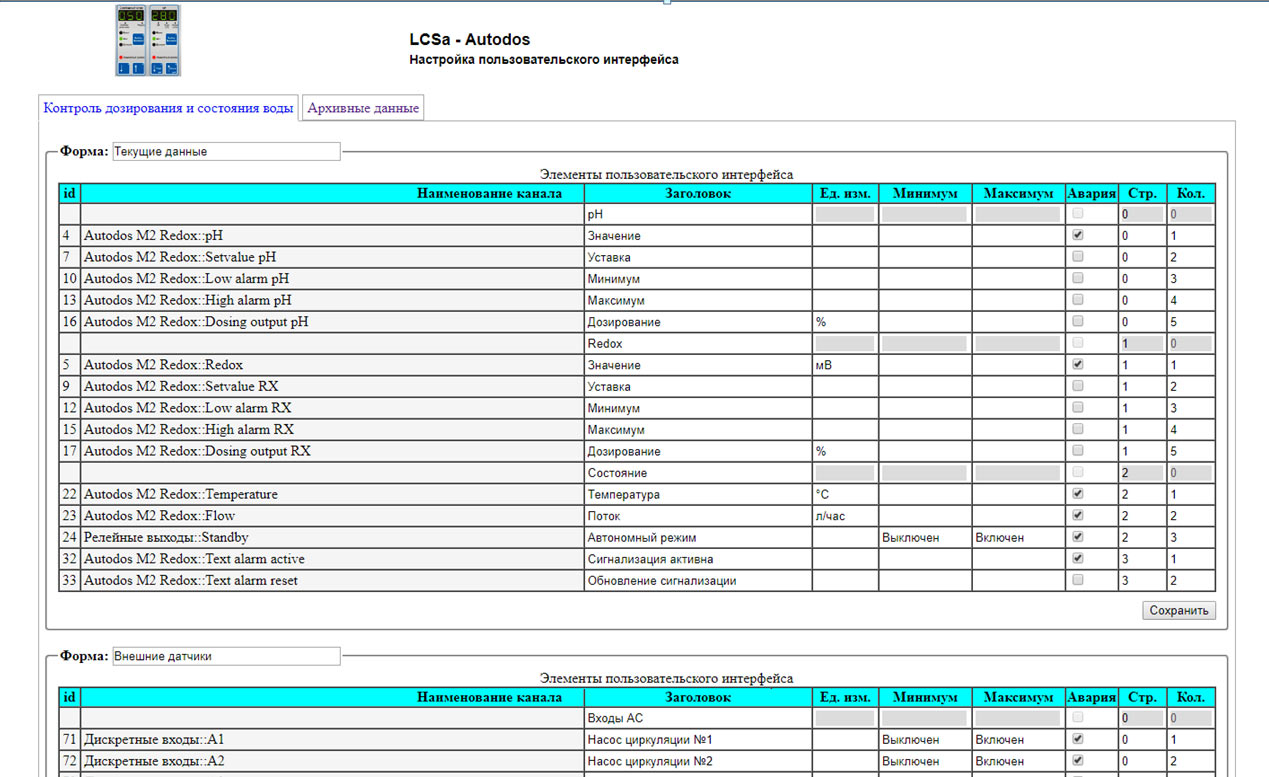

• предусмотрено формирование набора контролируемых параметров для мониторинга, в зависимости от типа подключенного оборудования и датчиков, а также определение рабочих диапазонов, при выходе за которые будут формироваться статусы ошибок и генерироваться уведомления, отравляемые по e-mail, SMS или мессенджеры;
• определяются наборы статистических вычисляемых параметров (время работы насосов дозирования, циркуляции, нагревателей и т.п.) за последние сутки или с конкретного момента;
• производится настройка вида отображения контролируемых параметров, определяется их название, единицы измерения и т. п., определяются типы и количество графиков;

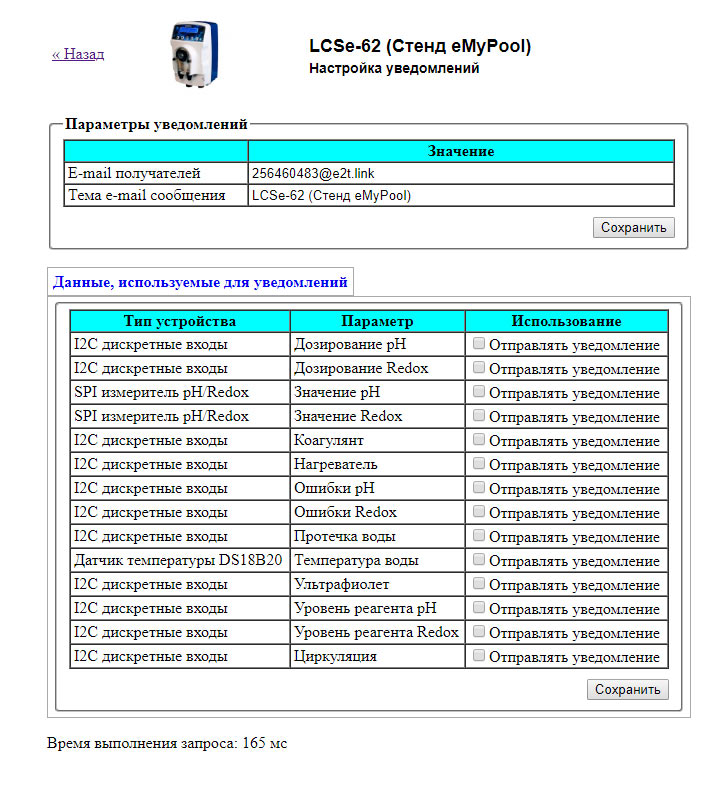

• осуществляется настройка уведомлений и выбор параметров, выход которых за границы рабочих диапазонов, приводит к возникновению статуса ошибки и отправке уведомлений;

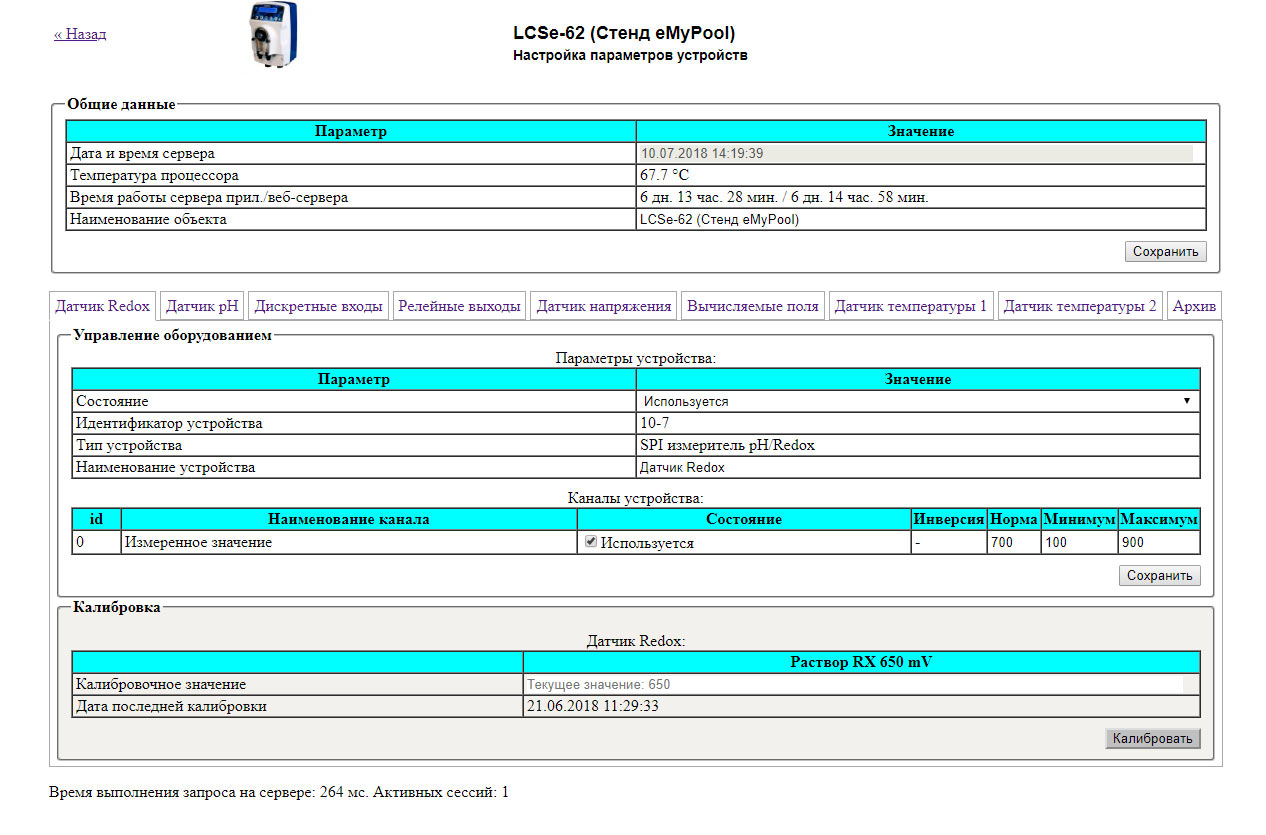

• производится обновление программного обеспечения.

Сравнительные характеристики модификаций системы мониторинга LCS

Подключаемое оборудование	Дозирующие насосы eMyPOOL, eONE, DLX, DLXB, BT (Etatron, Италия); дозирующие насосы Seko, AquaViva, Steiel, Emec. Возможно подключение аналогичного оборудования	Станции дозирования Autotos (Pahlen, Швеция), Alchemist (PoolStyle, Россия), PC DYNAMICS (Dinotec, Германия), DOS CL2 (SWIM-TEC, Германия) Возможно подключение аналогичного оборудования
Модуль измерения pH (0..14) и Redox (-1000…+1000 мВ)	+	—
Интерфейс RS-485 для подключения доп. оборудования	+	+
Интерфейсы для подключения к сети Интернет	Ethernet, WiFi
Подключение датчиков температуры DS18b20	+	+
Глубина хранения архивных данных	Не менее 1 года
Возможность интеграции с ПО сторонних производителей	Имеется за счет реализации в системе интерфейса RESTAPI для доступа сторонних приложений
Количество гальванически развязанных входов типа «AC» (40…280 В АС)	6	4
Количество гальванически развязанных входов типа «DC» (10...36 В DС)	2	2
Количество гальванически развязанных входов типа «сухой контакт»	2	2
Количество реле 5,0 A	1	1
Количество реле 0,1 A	1	1
Габаритные размеры, мм (без кабельных вводов)	200х150х75
Напряжение электропитания	85...264 AC 120...370 DC
Условия эксплуатации	Температура: 0...+40°С Влажность: 20...90%
Способ монтажа	На стену в непосредственной близости от дозирующего оборудования
